管道內壁的防腐防磨是石油、化工、電力及礦山輸送系統的技術難點。傳統內涂層如環氧粉末或玻璃鱗片，在彎頭、變徑管等部位難以均勻涂覆，且固化時間較長。聚脲噴涂加工技術通過專用的內孔噴涂設備，可將聚脲材料均勻涂覆于管道內壁，形成連續、高彈性、耐磨損的防護層。本文從設備選型、噴涂參數、內壁處理及質量檢測等方面，介紹管道內壁聚脲噴涂加工的工藝要點。

管道內壁噴涂加工與外部噴涂最大的區別在于操作空間受限，噴槍需伸入管內，且需在管道旋轉或噴槍軸向移動的配合下實現均勻覆蓋。常用設備為內孔噴涂機，其噴頭為360°旋轉霧化頭或扇形噴嘴組合，通過壓縮空氣或液壓驅動旋轉。噴槍通過送料桿推進，速度可調（通常0.2~0.5米/秒）。管道直徑范圍通常為100~1200毫米，對于更小直徑的管道，可采用靜電噴涂或低壓無氣噴涂，但聚脲因固化快，更適合采用雙組分內孔混合噴頭。

加工前，管道內壁必須進行嚴格的表面處理。碳鋼管需進行噴砂除銹至Sa2.5級，內壁粗糙度75~100微米；不銹鋼管可采用打磨或酸洗鈍化。處理后的內壁應在4小時內涂刷底漆（環氧類或聚脲專用底漆），防止返銹。對于彎頭和三通，需在噴涂前用內窺鏡檢查焊縫及死角，并用預涂刷補涂底漆。

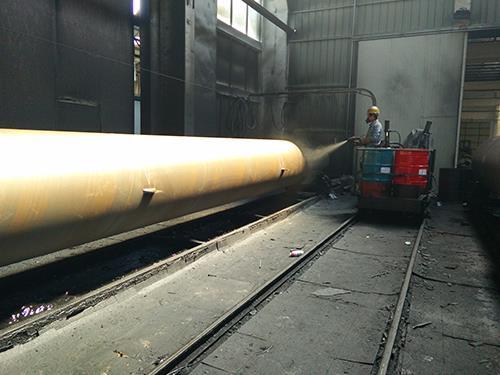

噴涂加工時，將管道固定在旋轉滾輪架上，轉速根據直徑調整（一般10~30轉/分鐘），使涂層在離心力作用下均勻分布。噴槍從一端伸入，啟動噴涂后，送料桿勻速后退，同時噴頭旋轉霧化。單道噴涂厚度控制在0.3~0.5毫米，待表干后（約1~2分鐘）進行第二道，通常3~5道達到設計厚度（1.5~2.5毫米）。對于彎頭，需降低推進速度并增加旋轉次數，確保內弧和外弧厚度一致。加工過程中，必須實時監測物料溫度（65~75℃）和壓力（18~22 MPa），并記錄每道厚度。

質量控制要點：1）厚度檢測：使用內壁測厚儀（超聲波或電磁感應），在管道兩端及中部各測4個點（圓周均勻分布），平均厚度≥設計值，最小點≥設計值的85%。2）電火花檢漏：采用內孔電極棒，電壓按每毫米3000V，無擊穿。3）附著力測試：在管道端部預留試板，進行拉開法檢測，應≥5 MPa（鋼基材）。4）內窺鏡檢查：檢查涂層有無流掛、漏噴、氣泡。

實際加工案例：某油田輸油管線（DN300，長度12米/根，共200根）采用聚脲內壁噴涂加工，涂層厚度2.0毫米，經檢測全部合格，安裝運行3年后抽檢，內壁無腐蝕，耐磨性優于環氧粉末。但需注意，內壁噴涂加工效率受限于管道長度和直徑，大直徑短管加工較快，小直徑長管則需分段加工。此外，清洗設備時需將噴頭拆下浸泡溶劑，防止固化堵塞。總之，聚脲噴涂加工為管道內壁提供了一種可靠、均勻的防護手段。
