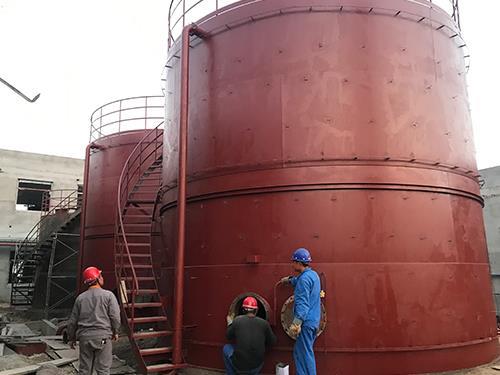

大型儲罐內壁（容積數千至數萬立方米）的防腐防水層施工，傳統采用人工搭架噴涂或滾涂，效率低、質量不穩定，且人員進入受限空間風險高。聚脲噴涂加工技術結合機械化噴涂設備（如旋噴機器人或升降式噴槍架），可大幅提高儲罐內壁涂裝的自動化水平。本文介紹儲罐內壁機械化噴涂的工藝設計、設備配置及優化措施。

儲罐內壁噴涂加工通常分為底板、壁板和頂板。機械化噴涂方案：對于壁板，采用可升降的旋轉噴槍架，噴槍沿罐壁圓周運動，同時升降機構上下移動，形成螺旋式噴涂路徑。噴槍架可通過軌道或液壓臂支撐，噴涂半徑可調（適應不同罐徑）。底板可采用自動行走噴涂小車，或從罐頂懸掛式噴槍。頂板需采用長桿噴槍或機器人反向噴涂。

工藝參數優化：1）噴槍旋轉速度與升降速度匹配，保證搭接寬度50%~60%，避免漏噴或重疊過厚。2）單道噴涂厚度控制0.5毫米，根據設計厚度（2~3毫米）確定道數，每道間間隔10~15分鐘。3）物料溫度設定：因罐內空間大，環境溫度可能低于室外，需適當提高加熱溫度至75~78℃，保證霧化良好。4）噴涂壓力控制在18~20 MPa，壓差≤1.5 MPa。

表面處理與底漆：罐體內壁噴砂除銹至Sa2.5級，粗糙度75微米。底漆采用快干型環氧，噴涂后需在4小時內完成聚脲噴涂，否則需重新打磨。底漆干燥時間控制在2~3小時（可加熱通風加速）。

優化措施：1）采用雙供料系統，避免換料中斷。2）在噴槍架上安裝激光測距儀，實時監控噴槍與壁面距離，自動調整噴槍伸縮量。3）噴涂過程中，利用罐內設置的多個溫濕度傳感器，反饋至控制系統，必要時調整加熱功率。4）每道噴涂后，用無人機或長桿攝像機檢查涂層表面，發現缺陷及時補噴。

質量檢驗：罐內噴涂完成后，采用自動電火花檢測儀（爬壁式）進行全壁面針孔檢測，記錄缺陷位置。厚度采用超聲波測厚儀，按每10平方米一點的標準。對于底板，還需進行附著力拉拔。

實際應用：某5萬立方米原油儲罐內壁采用機械化聚脲噴涂加工，總工期僅8天（含表面處理和噴涂），比傳統人工噴涂縮短60%，且涂層厚度偏差控制在±10%以內，遠優于人工的±25%。但機械化設備初始投資較高，且需要熟練的操作和維護團隊。對于多罐體、大型儲罐項目，綜合經濟性良好。總之，聚脲噴涂加工的機械化是提升大型儲罐涂裝質量和效率的必然趨勢。
