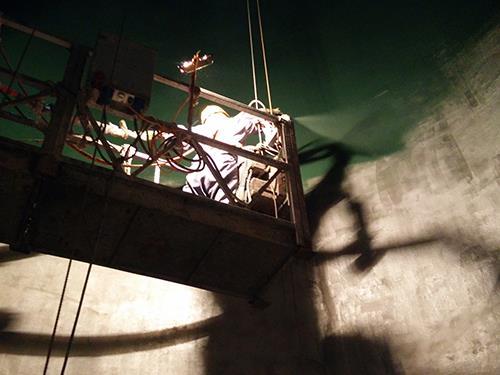

涂層厚度均勻性是衡量聚脲噴涂加工質量的核心指標之一。厚度不均會導致局部防護不足或應力集中，影響使用壽命。在實際加工中，噴槍參數、基面形狀、操作手法、環境條件等均會影響厚度分布。本文系統分析聚脲噴涂加工中厚度均勻性的主要影響因素，并提出相應的控制策略，以幫助加工企業提高成品一致性。

影響因素分析：

噴槍移動速度與角度。速度過快則涂層偏薄，過慢則偏厚且易流掛。角度若不垂直基面（偏斜>15°），霧化顆粒斜向沉積，迎風面厚、背風面薄?？刂撇呗裕翰捎米詣訃娡繖C器人或導軌，保證恒定速度（0.4~0.6米/秒）和垂直角度；人工操作時需經過專門訓練，并使用激光指示器輔助保持垂直。

噴涂距離。距離過近（<40厘米）則沖擊力大，涂層致密但厚度高且易反彈損耗；過遠（>90厘米）則霧化顆粒飛散，厚度降低且材料浪費。最佳距離為60~80厘米，應通過試噴確定并固定。

物料流量與壓力。流量不穩定會導致厚度波動。應使用高精度計量泵，并定期校準。壓力波動應控制在±0.5 MPa以內，可通過蓄能器和穩壓閥實現。

基面粗糙度。粗糙表面實際涂覆面積大于表觀面積，若按平面計算厚度則實際偏薄。控制策略：在粗糙面上噴涂時，適當增加噴涂道數或提高單道濕膜厚度，并采用粗糙度修正系數調整厚度目標值。

重疊搭接寬度。手工操作時搭接寬度不一，重疊區厚度疊加，非重疊區偏薄。建議搭接寬度固定為噴幅的50%，使用導軌或標記線輔助。自動噴涂則通過程序設定。

溫度影響。物料溫度升高則粘度降低，同等壓力下流量增大，厚度增加；反之減薄?？刂撇呗裕罕３旨訜崞鳒囟群愣ǎā?℃），并使用保溫軟管減少熱量損失。

厚度控制的具體做法：加工前進行試噴，在試板上測量厚度，調整參數至達標。正式加工中，每道噴涂后使用濕膜梳隨機檢測，發現偏差及時調整。最終干膜厚度采用無損測厚儀（磁性或超聲波）全面檢測，每平方米至少測3~5點，統計平均值和標準差。要求標準差不超過平均值的10%。

對于復雜異形件，可采用“預補涂”策略：在不易噴涂的凹角、邊緣預先手工刷涂一道，然后再整體噴涂，保證這些部位厚度不低于大面。

案例：某聚脲加工廠通過引入閉環控制系統（在線測厚反饋調節流量），將厚度均勻性從±20%提升至±8%，廢品率下降5個百分點。雖然投資增加，但長期效益顯著。

總之，聚脲噴涂加工的厚度均勻性需要從設備、工藝、操作、檢測多方面綜合控制，建立標準化作業指導書和實時監測體系是實現高質量產品的關鍵。
