海洋工程設施如跨海大橋、海上平臺、港口碼頭等長期處于高鹽霧、高濕度及干濕交替的苛刻腐蝕環境中，傳統防腐涂層（如環氧、聚氨酯）往往在5-8年內出現失效。聚脲防腐涂層以其致密的交聯結構、優異的疏水性和超低水汽透過率，成為海洋重防腐領域的新型解決方案。本文從鹽霧試驗數據、氯離子滲透機理及工程應用實例三方面，解析聚脲防腐在海洋環境中的獨特優勢。

聚脲防腐涂層由異氰酸酯預聚體與端氨基聚醚反應生成，形成三維網絡結構，交聯度高，無親水基團。其水汽透過率僅為0.5-1.0g·mm/(m2·24h)，遠低于環氧涂層的5-10g·mm/(m2·24h)。在模擬海洋環境的鹽霧試驗（按GB/T 1771）中，聚脲涂層在5000小時鹽霧暴露后表面無起泡、無銹蝕，附著力保持率大于90%；而同樣厚度的環氧富鋅涂層在2000小時即出現起泡。聚脲涂層的氯離子滲透系數可低至10?1? m2/s數量級，有效阻擋Cl?到達鋼基體，避免了點蝕萌生。

聚脲防腐涂層的施工也很適合海洋工程。可采用噴涂工藝快速成膜，一次噴涂厚度可達1-2mm，減少施工道數。涂層的柔韌性好，斷裂伸長率通常超過300%，能適應鋼結構因風浪引起的微小變形而不開裂。同時，聚脲具有優異的耐磨性，能抵抗海浪沖蝕和漂浮物撞擊。

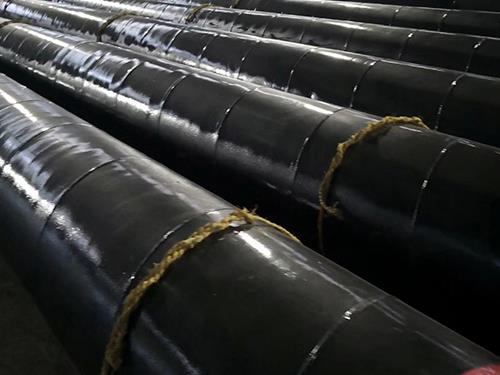

某跨海大橋的鋼管樁防腐工程，原設計采用環氧玻璃鱗片涂層，服役5年后出現大面積剝落。維修時選用聚脲防腐涂層（干膜厚度1.5mm），并配套環氧富鋅底漆。經過8年實際運行，檢查發現涂層完整，無銹蝕，涂層附著力仍達8MPa。另一海上風電塔筒項目，在飛濺區涂覆聚脲防腐涂層，4年后未見任何腐蝕跡象，而相鄰采用聚氨酯面漆的區段已出現明顯銹斑。

需要注意：聚脲防腐涂層對基材處理要求嚴格，必須達到Sa2.5級噴砂標準。同時，在海洋工程中可采用“聚脲+環氧封閉底漆”配套體系，以提高界面附著力。對于水下部位的修補，有專用的濕固化聚脲材料，可在潮濕基面直接施工。

綜上所述，聚脲防腐涂層憑借卓越的耐鹽霧、抗氯離子滲透及耐磨性能，已成為海洋工程長效防腐的優選技術，可提供20年以上的免維護保護期。
