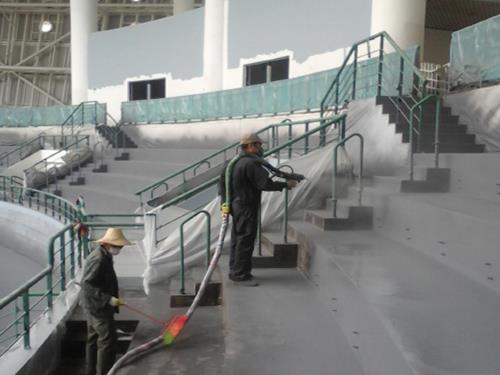

聚脲噴涂施工中，涂層厚度是決定防護性能和使用壽命的核心指標。厚度不足，耐腐蝕、耐磨損、抗沖擊能力下降；厚度過大，不僅增加成本，還可能造成涂層內應力過大、開裂或固化不完全。因此，施工企業必須建立科學的厚度控制體系，從噴涂參數設定、現場實時監測到竣工抽檢，每個環節都要嚴格把控。

噴涂參數是控制厚度的基礎。聚脲噴涂施工通常采用十字交叉噴涂法，即第一遍沿一個方向（如東西向），第二遍垂直方向（南北向），每遍的干膜厚度約為總厚度的1/2到2/3。噴槍移動速度對厚度影響最大，一般經驗值為0.3～0.6米/秒。速度過快膜薄，過慢則膜厚且易流掛。施工前應在試板上進行速度調試，并用濕膜厚度規測量濕膜厚度，根據聚脲的固體體積含量（通常為100%，即濕膜厚度等于干膜厚度）換算出干膜厚度。同時，噴槍與基面距離應保持在60～90厘米，距離過近會產生肥邊，過遠則飛散增多、厚度不均。

實際施工時，聚脲噴涂施工操作人員很難憑借肉眼判斷厚度，因此需要配置實時監測工具。一種簡單有效的方法是在噴涂區域邊緣設置樣板（150mm×150mm的金屬板或塑料板），隨工件一同噴涂，然后用磁性測厚儀或渦流測厚儀測量樣板的干膜厚度。對于大面積平面，每50～100平方米至少設置一組樣板。對于復雜形狀如管道、儲罐內壁，則可在噴涂過程中每隔20分鐘暫停噴槍，使用濕膜厚度規在剛噴涂的涂層上快速測量，注意讀數應在涂層未凝膠前完成（一般10秒內）。

竣工后的厚度檢測應遵循相應的標準，如GB/T 13452.2或ISO 2808。聚脲噴涂施工企業應配備經計量校準的測厚儀，并根據基材類型選用合適的原理：磁性基材用磁感應測厚儀，非磁性金屬用渦流測厚儀，混凝土基材可用超聲波測厚儀或鉆孔法。抽檢比例一般按5%～10%的檢測點數量進行，對于重要部位（如焊縫、轉角、邊緣）應加密。每點測量三次取平均值，測量值中90%以上應達到設計厚度，其余不得低于設計厚度的80%。若不合格，需要補噴或鏟除重噴。

厚度控制記錄的規范性也是體現聚脲噴涂施工企業管理水平的重要方面。記錄應包含測量位置、測量值、平均值、測量儀器編號、測量人員簽名及日期，并附上測點分布圖。對于厚度不足區域，應標記并安排補噴；對于超厚區域，如果超厚不超過設計值的30%且無開裂風險，可保留；若超厚過多，則需要打磨減薄。總而言之，沒有厚度控制就沒有質量保障。優秀的聚脲噴涂施工團隊會把厚度管理落實到每一個噴槍、每一個班組，從而確保工程壽命滿足設計要求。
