工業地坪需要承受叉車碾壓、化學品濺落、油污侵蝕以及頻繁清洗的考驗。傳統地坪方案如環氧自流平、耐磨骨料地坪或聚氨酯砂漿各有局限：環氧地坪脆性大，重載下易開裂；聚氨酯砂漿施工周期長，耐高溫性能不足。聚脲噴涂加工技術近年來在工業地坪領域異軍突起，其優勢明顯但并非毫無缺點，本文將客觀分析其適用場景及施工要點。

聚脲地坪的典型結構為：混凝土基層封閉底漆+聚脲彈性體中間層+脂肪族聚脲面漆（耐紫外）。噴涂加工成型的聚脲涂層致密無接縫，抗滲透性極強，油污、溶劑和稀酸難以滲入。它的拉伸強度通常在20-25 MPa，斷裂伸長率300%-450%，因此能夠抵抗地坪因溫差或混凝土收縮產生的細微裂縫，即使在冷庫（-30℃）環境下也不會脆斷。耐沖擊性方面，1公斤鋼球從1米高度落下不會導致涂層破裂，這比環氧地坪的0.5米標準高出許多。因此，在汽車制造廠的總裝車間、化工倉庫、液態食品灌裝車間等場所，聚脲噴涂加工逐漸成為首選。

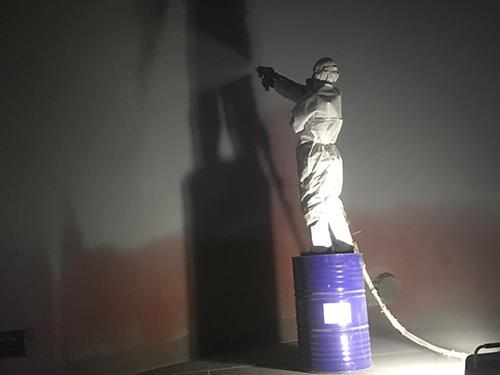

施工流程與注意事項。第一步，基層處理必須徹底：采用研磨機配合真空吸塵器清除舊涂層、水泥浮漿，修補空鼓區域，并控制混凝土含水率低于6%（可使用丙烷火焰烘烤或除濕機）。第二步，涂刷封閉底漆：推薦使用高滲透性環氧或聚脲專用底漆，用量0.2-0.3 kg/m2，待干過夜。第三步，聚脲噴涂：使用雙組分設備，通常要求一次性連續噴涂至設計厚度（1.5-3毫米），因為聚脲層間粘結不如一次成膜牢固。噴槍走槍速度約為0.5-0.8米/秒，每道搭接50%寬度。為了控制平整度，噴涂后可用帶齒鏝刀輕微抹平——注意必須在3秒內操作，因為聚脲凝膠極快。第四步，涂刷脂肪族面漆：用于戶外停車場或采光車間，防止黃變和粉化，面漆厚度約100微米。

優勢的具體數據。與傳統3毫米環氧砂漿地坪相比，聚脲噴涂加工地坪的施工工期可縮短50%以上——環氧需要7天養護才能重載，而聚脲施工后4小時即可輕載行走，24小時完全固化后即可承受叉車。耐磨性測試（Taber磨耗，CS-17輪，1000轉/1000g）顯示，聚脲失重約30毫克，環氧為80-120毫克。耐化學品方面，聚脲耐10%硫酸、20%氫氧化鈉和大部分溶劑，而環氧在有機溶劑中易溶脹。但聚脲的耐高溫性能中等，長期使用溫度不應超過120℃，瞬間可耐150℃，略低于聚氨酯砂漿（180℃）。

局限性同樣需要明確。第一，聚脲材料成本較高，每平方米每毫米厚度材料費約40-60元，加上設備攤銷和人工，總造價通常為環氧地坪的2-3倍。第二，對施工人員的技藝要求高，薄噴或漏噴區域會形成針孔，修補困難。第三，表面摩擦系數可調節（通過添加石英砂或鋁礬土），但若加砂過多會影響噴涂順暢度，因此防滑設計需提前與材料商溝通。第四，聚脲地坪一旦出現局部損壞，大面積翻新時舊的聚脲層與新噴聚脲粘結力較弱，通常需要機械打磨拉毛。

適用場景建議。優先推薦用于：重載機械加工車間、有酸洗槽附近的地面、冷凍冷藏庫地面、要求快速投入使用的改造項目。不推薦用于：家庭地下室（成本過高且無必要）、長期浸水環境（聚脲雖防水但邊緣易翹起）、極端高溫（如鋼鐵廠連鑄區）。總體而言，聚脲噴涂加工為工業地坪提供了一種高性能選項，業主應根據實際荷載、化學品接觸頻率和預算綜合評估，而非盲目追求“最好的材料”。
