化工儲罐長期儲存酸、堿、鹽及有機溶劑，內壁防腐是保障設備安全運行的關鍵。傳統防腐方案如玻璃鋼襯里、環氧涂料或橡膠板，存在施工周期長、易鼓包、耐溫性有限等問題。聚脲防腐施工技術憑借其快速固化、高致密性、優異的耐化學品滲透能力，在化工儲罐內壁防護領域得到日益廣泛的應用。本文從材料特性、施工工藝及注意事項三個方面進行客觀介紹。

聚脲材料用于防腐時，通常采用純聚脲或改性聚脲。其交聯密度高，涂層吸水率低于0.5%，能有效阻擋水分子和氯離子、硫酸根等腐蝕介質向基材擴散。與環氧類涂層相比，聚脲的耐酸性介質（10%硫酸、20%鹽酸）和耐堿性（30%氫氧化鈉）表現突出，在常溫下浸泡30天后，涂層拉伸強度保持率仍能達到85%以上。需要說明的是，聚脲并非耐所有化學品：強氧化性介質如濃硝酸、濃硫酸（>70%）或高濃度次氯酸鈉會使其發生降解，因此選材前必須進行浸泡試驗。

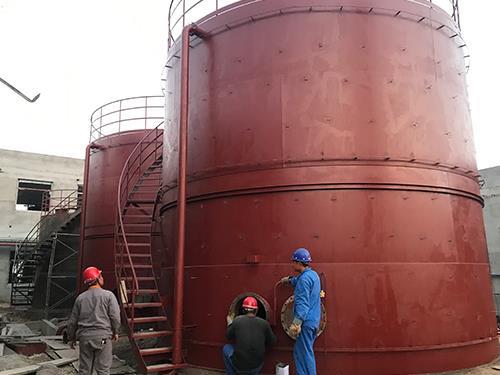

化工儲罐內壁聚脲防腐施工的工藝流程包括：罐體清潔、噴砂除銹、缺陷修補、底漆涂刷、聚脲噴涂、質量檢測。第一步，徹底清除罐內殘留物料和油污，使用高壓水射流或蒸汽清洗，并檢測表面無油脂（采用水滴法或熒光燈）。第二步，對碳鋼罐體進行Sa2.5級噴砂除銹，粗糙度達到50-80微米。對于不銹鋼或鋁罐，則采用打磨或掃砂處理，確保表面活化。第三步，對焊縫、焊瘤、氣孔等缺陷進行打磨補焊，并用耐腐蝕膩子填平。第四步，涂刷配套的環氧或聚脲專用底漆，厚度約50-80微米，以提高附著力。第五步，聚脲噴涂：使用高溫高壓噴涂機，將A、B組分加熱至65-75℃，壓力達到15-20 MPa，在罐內由專業操作人員從頂部向底部螺旋移動噴槍，要求單道厚度0.5-0.7毫米，交叉噴涂2-3道達到設計厚度（通常1.5-2.5毫米）。由于儲罐內壁多為封閉空間，必須配備防爆型排風系統和照明設備，操作人員穿戴供氣面罩和防化服。第六步，質量檢測：用電火花檢測儀對涂層進行針孔檢測（電壓設定為每毫米厚度4000-5000V），無擊穿火花為合格；同時用測厚儀抽查50個點，厚度偏差不應超過設計值的±15%。

施工中的關鍵控制點。第一，環境溫濕度：罐內溫度應高于露點3℃以上，相對濕度低于85%。雨雪天或罐壁結露時嚴禁施工。第二，底漆干燥時間：底漆完全干透（指觸干）后方可噴涂聚脲，否則底漆中的溶劑揮發會頂起聚脲層形成鼓包。第三，接縫處理：罐體頂部人孔、底部出口管等結構復雜部位，難以噴涂的角落可采用手工涂刷聚脲修補料，注意與噴涂層的搭接寬度不小于50毫米。第四，層間間隔：若因設備故障中斷噴涂超過15分鐘，需對已固化聚脲表面進行打磨拉毛，并涂刷界面劑后再繼續噴涂。

實際案例表明，某化工廠20臺碳鋼儲罐（儲存30%鹽酸）在使用聚脲防腐施工后，連續運行5年未見腐蝕泄漏，而此前采用環氧玻璃鋼襯里平均2年就需要修補。但需注意，聚脲防腐施工對罐內焊縫尖銳邊緣的處理要求較高：尖銳棱角會導致涂層厚度減薄且應力集中，應打磨成R≥3毫米的圓角。此外，聚脲材料的成本約為環氧涂層的2-3倍，但對于大型儲罐，其使用壽命延長和維修次數減少帶來的綜合效益仍然顯著。總之，聚脲防腐施工為化工儲罐提供了一種高效耐久的解決方案，但必須嚴格執行工藝規范，避免因施工不當導致涂層失效。
